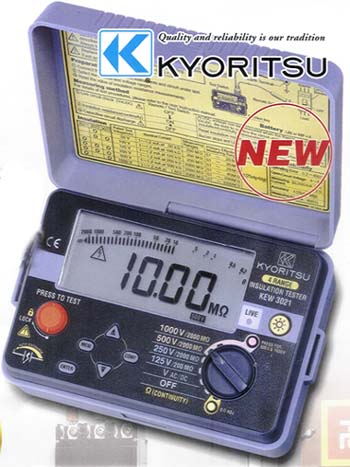

KEW 3021/3022/3023 絕緣錶

3021 (125/ 250/ 500/ 1000V)

3022 ( 50/ 100/  250/   500V)

3023 (100/ 250/ 500/ 1000V)

˙一台有3種功能，絕緣量測使用4種電壓範圍，連續量測，AC電壓量測

˙連續量測 200mA 量測電流

˙PASS/FAIL 精密度量測功能和蜂鳴器

˙0Ω調整於絕緣量測範圍

˙記憶功能99組資料

˙LCD有背光功能，可於光源不足處使用

˙於500和1000V電壓範圍錯誤操作時，會安全鎖住系統

˙安全規範 IEC 61010-01 CAT.Ⅲ 600V

一      般      規     格
3021 3022 3023
測試電壓 125V 250V 500V 1000V 50V 100V 250V 500V 100V 250V 500V 1000V
量測範圍(自動範圍) 4.0 / 40.00  / 200.0 MΩ 4.000/40.00/400.0/2000MΩ 4.000 / 40.00 / 200.0 MΩ 4.000  / 40.00 / 400.0 / 2000 MΩ 4.0 / 40.00 /  200.0 MΩ 4.000 /40.00 /400.0 / 2000 MΩ
首次有效量測範圍 0.1 ~ 20 MΩ 0.1 ~ 40 MΩ 0.1 ~ 200 MΩ 0.1 ~ 1000 MΩ 0.1 ~ 20 MΩ 0.1 ~ 40 MΩ 0.1 ~ 200 MΩ 0.1 ~ 20 MΩ 0.1 ~ 40 MΩ 0.1 ~ 200 MΩ 0.1 ~ 1000 MΩ
中間比例值 5MΩ 50MΩ 5MΩ 50MΩ 5MΩ 50MΩ
精度

±(2%rdg+6dgt)

 ±(2%rdg+6dgt) ±(2%rdg+6dgt)
第二次有效量測範圍低值 0 ~ 0.099MΩ
第二次有效量測範圍高值 20.01 ~ 200.0 MΩ 40.01 ~ 2000 MΩ 200.1 ~ 2000 MΩ 1001 ~ 2000 MΩ 20.01 ~ 200.0 MΩ 40.01 ~ 2000 MΩ 200.1 ~ 2000 MΩ 20.01 ~ 200.0 MΩ 40.01 ~ 2000 MΩ 200.1 ~ 2000 MΩ 1001 ~ 2000 MΩ
精度 ±(5%rdg+6dgt)
額定電流 DC 1 ~ 1.2 mA
輸出短路電流 1.5 mA max
     Ω/連續
自動範圍 40.00 / 400.0Ω
精度 ±(2%rdg+8dgt)
開路輸出電壓 5V ± 20%
輸出短路電流 DC 220±20mA
保險絲 Quick acting ceramic fuse 0.5A/600V (Φ6.35 x 32mm)
    AC 電壓
範圍 AC 20~600V (50/60Hz)  DC-20~ -600V/+20~+600V
精度 ±(3%rdg+6dgt)
　
其他功能 資料保持, 0Ω調整, 長條圖顯示, 記[憶, 自動斷電, 電池低電壓異警, 安全鎖, 遠端量測
安全規範 IEC/EN 61010-1 : 2001 CAT III 600V IEC/EN 61557-1,2,4
EMC標準 IEC/EN 61326-1 (CE)
IP等級 IP 40
尺寸/重量 105(L) x 158(W) x 70(D) mm / 600g
電源 R6P x 6 or LR6 x 6
