超高電阻錶 SM-8220 / SM-8216

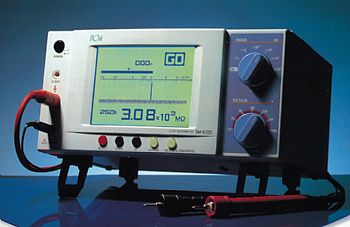

SM-8220

SM-8216
　

能對應超絕緣計最高範圍的2x1016Ω

SM-8220可測試至2x1016Ω(1000V)，為系列中範圍最高的機種。測試電壓可由低電壓至高電壓，測試阻抗至超高阻抗，能支援各方面，絕緣的場面，廣範圍的超絕緣計。依標準附屬裝備，在使用平板檢料電極（SME-8310)時，可安全又確實的測試體積/表面的阻抗。

特點:

* 測試電壓包含由10V至1000V

* 液晶顯示

* 標準附屬計時、GO-NG判定、遠端控制、HV-EN、RS232C

* 有豐富的選購配備，可擴大運用機能。

* 使用各種的電極，可對應各種的測試物。

 　
　 指針示2x1013Ω的測試範圍

SM-8216為系列中唯一的指針式超絕緣計。可選配安裝指針式的表頭，當測試指針超過設定指針時，警報接頭和警聲會響的警報裝置。警報裝置和HV-EN機能可確保測試作業的安全和效率。

特點:

* 適合於電氣用品管制法，各種UL, CE, JIS的絕緣測試。

* 標準附屬充放機能，HV-EN機能。

* 有豐富的選購配備，可擴大機能。

* 使用各種的電極，可對應各種的測試物體。

 　
　

SM-8020 系  列  規   格
機      種 SM-8213 SM-8215 SM-8220 SM-8216

測試

電壓

和

測試

範圍

 5V 2.5x104 ~ 1x1011Ω 　 　 　
10V 5x104 ~ 2x1011Ω 　 5x104 ~ 2x1011Ω 5x104 ~ 2x1011Ω
15V 7.5x104 ~ 3x1011Ω 　 　 　
25V 1.25x105 ~ 5x1011Ω 　 1.25x105 ~ 5x1014Ω 1.25x105 ~ 5x1011Ω
50V 2.5x105 ~ 1x1012Ω 2.5x105 ~ 1x1012Ω 2.5x105 ~ 1x1015Ω 2.5x105 ~ 1x1012Ω
100V 5x105 ~ 2x1012Ω 5x105 ~ 2x1012Ω 5x105 ~ 2x1015Ω 5x105 ~ 2x1012Ω
250V 　 1.25x106 ~ 5x1012Ω 1.25x106 ~ 5x1015Ω 1.25x106 ~ 5x1012Ω
500V 　 2.5x106 ~ 1x1013Ω 2.5x106 ~ 1x1016Ω 2.5x106 ~ 1x1013Ω
1000V 　 5x106 ~ 2x1013Ω 5x106 ~ 2x1016Ω 5x106 ~ 2x1013Ω
測試電壓準確度 設定值的±3%
檢出電流 最大50mA 最大2mA
測試準確度 ±10%(在20℃各範圍都為由最小值10倍的範圍)但SM-8220的108範圍僅為±20%
顯示 LCD(計數型指針式顯示) 指針式
標準功能 計時、GO-NG判定遠端控制、HV-EN、RS-232C HV-EN
使用溫度範圍 0~40℃ 5~35℃ 0~40℃
使用濕度範圍 85%以下
電源電壓 AC100V、120V、220V、240V、±10%最高電壓為250V
電源頻率 50Hz / 60 Hz
電力消耗 約265VA 約20V
外型尺寸(mm) 約 長284 x 高139 x 寛215 約 長280 x 高190 x 寛222
重量 約4.3kg 約5kg
警報裝置 — — — ●
直流輸出 ● ● ● ●
隔離測試點 ● ● ● ●
外部印表機 ● ● ● —
標準附屬品: 測試棒(紅黑)-----1組。　電源線-------1條。     選購配備: (●符號可另外安裝)

請注意: 隔離測試點和印表機以外的另購品，請和本機同時訂購。(因需在工廠加工的緣故)
