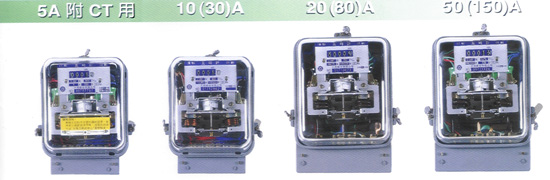

大同瓦時計 D-68T系列

˙有單相三線式及三相三線式，兩種電源系統。

˙使用之電壓有110/220V、220V及440V三種。

˙附有防止電表轉盤逆迴轉之機構。

˙由兩個電磁體構成，故可使用於不平衡負載。

˙依實際耗電量選擇適當容量之電表。
種類 型式 規格 電算代號 外型尺寸 (m/m)

接線孔徑

(m/m)

 備註
高 寬 深
單相

三線式

  D-68T 110/220V 5A附CT用 D-68TCAAT 215 174 119 Φ 5.2 配用二個CT
110/220V 10(30)A D-68TCBA 245 188 135 Φ 8.5
110/220V 20(80)A D-68TCFA 245 188 135 Φ 8.5
110/220V 50(150)A D-68TCEA 245 188 135 Φ 11.5
三相

三線式

 110V 5A附CT/PT用 D-68TAAAT 215 174 119 Φ  5.2 配用二個CT、二個PT
220V 5A附CT用 D-68TBAAT 215 174 119 Φ 5.2 配二個CT
220V 10(30)A D-68TBBA 215 174 119 Φ 5.2
220V 20(80)A D-68TBFA 245 188 135 Φ 8.5
220V 50(150)A D-68TBEA 245 188 135 Φ 11.5
380V 5A附CT用 D-68TEAA 215 174 119 Φ 5.2 配二個CT
440V 5A附CT用 D-68THAAT 215 174 119 Φ 5.2 配二個CT
