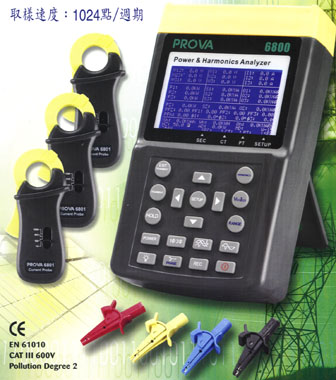

6800+6801 電力及諧波分析儀(100A)

6800+6802 電力及諧波分析儀(1000A)
● 適用各種電力系統(三相四線、三相三線、單相兩線、單相三線)
● 電流壓都是真均方根值(True RMS)
● 真實功率，瓦特(W、KW、MW、GW)
● 視在功率(VA、KVA、MVA)，虛功率(VAR、KVAR、MVAR)
● 功率因素(PF)，相角(Φ)
● 瓦特小時，耗電度數(WH、KWH、KVARH、PFH)
● 電流量測從0,1mA到1000A，可測小型IT待機耗電量到大型電力系統的最大需求
● 一個畫面同時顯示35個三相四線的電力參數
● 可設定CT比(1 to 600)與PT比(1 to 3000)
● 同時顯示電壓與電流波形，以瞭解兩者關係
● 一個畫面同時顯示波形與50個諧波
● 高速取樣速度(每週期1024點)來確實顯示波形，並指出最大最小峰值
● 512k的記憶容量，可記錄三泪四線系統17000筆資料，使用者可設定定時記錄旳時間(1到6000秒)
● 可即時輸出波形、電力系統參數或100個諧波等資料
● 光學式RS-232介面
　

規                         格
鉤部直徑 6801約30mm / 6802約35mm (approx.), 64 x 24mm (Bus Bar)
顯示 帶有背光的型點矩陣LCD
LCD顯示更新速度 約每秒1次
外部直流電源 直流12V的變壓器(為了操作安全，一定要有600V的耐壓保護)
每週期取樣速度 1024
操作溫度 -10℃ ~ 50℃
儲存溫度 -20℃ ~ 60℃
尺寸

6800: 257(L) x 155(W) x 57 (H) mm, 10.1" (L) x 6.1" (W) x 2.3" (H)

6801: 210(L) x 62(W) x 36 (H) mm, 8.3" (L) x 2.5" (W) x 1.4" (H)

6802: 244(L) x 97(W) x 46 (H) mm, 9.6" (L) x 3.8" (W) x 1.8" (H)
電池規格 1.5V SUM-3 x 8
耗電量 約140mA
重量 6800: 200g / 6801: 200g / 6802: 600g
操作濕度 < 85% relative
儲存濕度 < 75% relative
附件 四條測試棒與四個鱷魚夾，攜帶用背袋 x 1，說明書 x 1，電池1.5V x 8
