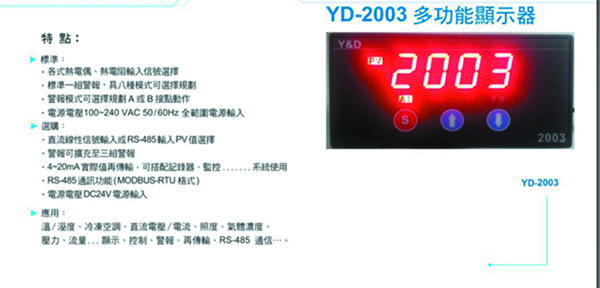

YD 控制器/顯示器系列

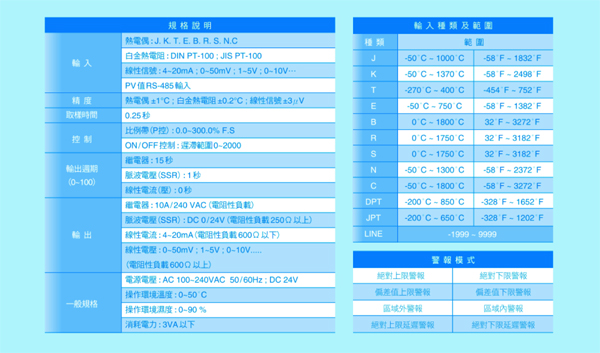

規    格    說    明

 輸入訊號

 線性信號 1: 0~20mA  2: 4~20mA  3: 0~10v  4: 0~5v  5: 0~1v  6: 其他

 輸出方式:

 主要接點

 1. 繼電器             10A/240VAC            (電阻性負載)

 2. 連續式電流    4~20mA                     (電阻性負載600OHM以下)

 3. 連續式電壓    0~1V  0~5V  0~10V  (電阻性負載600OHM以下)

 一般規格

 1. 電源電壓          AC 90 ~ 264V

 2. 操作環境溫度  0 ~ 50

 3. 操作環境濕度  0 ~ 90 %RH

 4. 消耗電力           3VA以下

 警報模式

 上限或下限警報可自由規劃

 精         度

 ± 0.5 %

 顯示器範圍

 -19999 ~ +9999

 附加功能

 4 ~ 20mA 再傳輸功能,可搭配記錄器 ...............

 外殼材質

 ABS, UL94-0

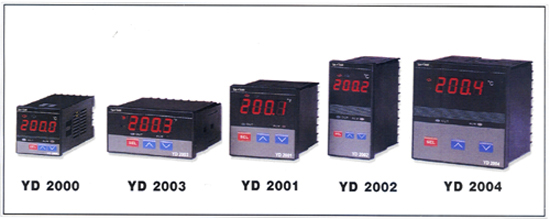

MODEL

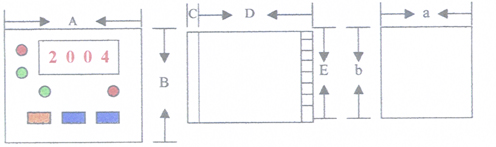

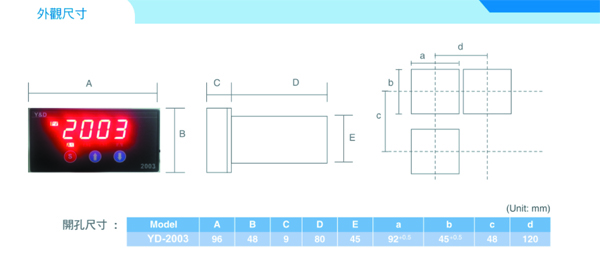

外    觀    尺    寸    m/m

開  孔  尺  寸  m/m

A

B

C

D

E

a

b

YD-2000

48

48

6

100

45

45+0.5

45+0.5

YD-2001

72

72

9

80

67

68+0.5

68+0.5

YD-2002

48

96

9

80

91

45+0.5

92+0.5

YD-2003

96

48

9

80

45

92+0.5

45+0.5

YD-2004

96

96

10

80

91

92+0.5

92+0.5
